Eyðkenni av LMF flensaðum linjuførum legum
Effektiv rúmdarnýtsla. Flangaða linjuføra legusniðið, sum verður brúkt við leiðsluakseli, ger tað møguligt at nýta rúmdarrúm og er hóskandi til kompaktar mekaniskar sniðgevingar.
Val kann gerast út frá umsóknarumhvørvinum. Flensur-monteraðar kúlubuslandi linjufør legur fáast við ytru sylindarum úr stáli ella rustfríum stáli, og haldarar fáast í rustfríum stáli fyri harðlig umstøður og lág{2}>noise harpiks.
Hóskar forrit til LMF flensaðar linjuførar legur
Keramiskar linjuførar legur til ljós{0}}>byrðu sjálvvirkandi útgerð
LMF 16 UU legur til flutningslinjur
Dupult-flens linjufør legur til CNC maskinverktøk
BLH-legur framleiðir hesi modellini við at brúka høgt- og rustfrítt stál rustfrítt til tæringsmótstøðuføri. Tvørmát, síðulongdir, monteringsskrúvuholsfrástøðu og tjúkt kann tillagast. Meira fæst at vita við at síggja LMF flensaða linjuføru legumodellið og støddarsamanberingardiagrammið ella set teg í samband við okkara verkfrøðingar.
|

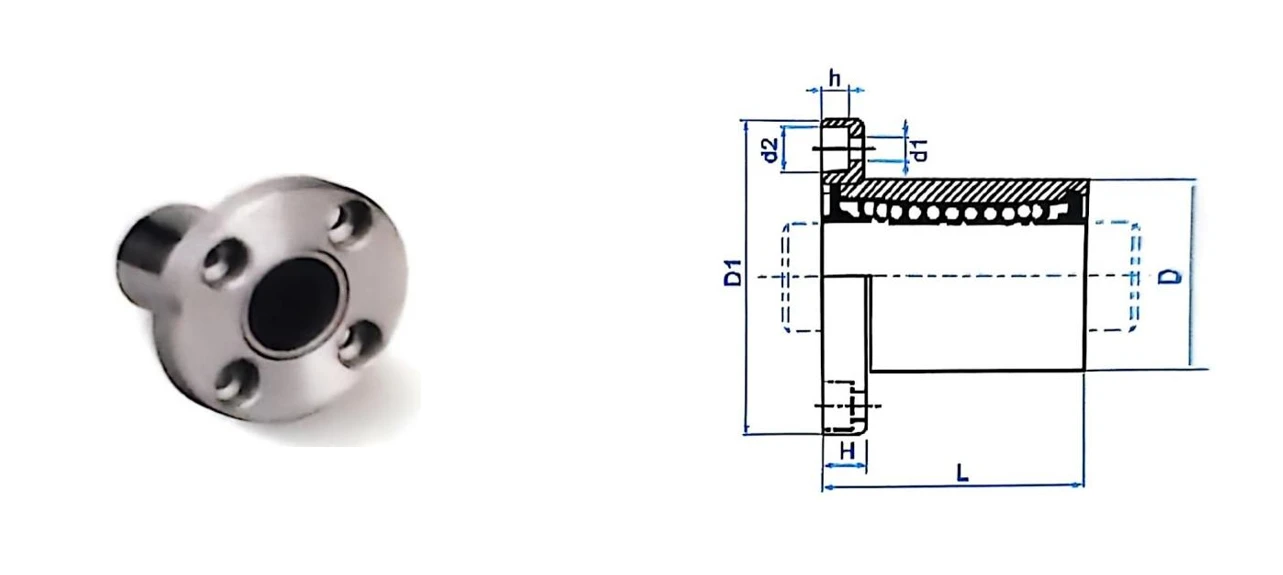

LMF flens lineær legsmodell og stødd samanberingartalva |
||||||||||
|
Bera NEI |
Nei av kúlurøðum |
Vekt(g) |
C(N) |
Co(N) |
Dr mm) |
D mm) |
L mm) |
D1 mm) |
H mm) |
d1Xd2Xh |
|
LMF6UU |
4 |
26.5 |
200 |
260 |
6 |
12 |
19 |
28 |
5 |
3.4×6.5×3.3 |
|
LMF8SUU |
4 |
34 |
170 |
220 |
8 |
15 |
17 |
32 |
5 |
3.4×6.5×3.3 |
|
LMF8UU |
4 |
40 |
260 |
400 |
8 |
15 |
24 |
32 |
5 |
3.4×6.5×3.3 |
|
LMF10UU |
4 |
78 |
370 |
540 |
10 |
19 |
29 |
40 |
6 |
4.5×8×1.4 |
|
LMF 12UU |
4 |
76 |
410 |
590 |
12 |
21 |
30 |
42 |
6 |
4.5×8×1.4 |
|
LMF 13UU |
4 |
94 |
500 |
770 |
13 |
23 |
32 |
43 |
6 |
4.5×8×1.4 |
|
LMF 16UU |
5 |
134 |
770 |
1170 |
16 |
28 |
37 |
48 |
6 |
4.5×8×1.4 |
|
LMF 20UU |
5 |
180 |
860 |
1370 |
20 |
32 |
42 |
54 |
8 |
5.5×9.5×5.4 |
|
LMF 25UU |
6 |
340 |
980 |
1560 |
25 |
40 |
59 |
62 |
8 |
5.5×9.5×5.4 |
|
LMF 30UU |
6 |
460 |
1560 |
2740 |
30 |
45 |
64 |
74 |
10 |
6.6×11×6.5 |
|
LMF 35UU |
6 |
795 |
1660 |
3130 |
35 |
52 |
70 |
82 |
10 |
6.6×11×6.5 |
|
LMF 40UU |
6 |
1054 |
2150 |
4010 |
40 |
60 |
80 |
96 |
13 |
9×14×8.6 |
|
LMF 50UU |
6 |
2200 |
3820 |
7930 |
50 |
80 |
100 |
116 |
13 |
9×14×8.6 |
|
LMF 60UU |
6 |
2960 |
4700 |
9990 |
60 |
90 |
110 |
134 |
18 |
11×17.5×10.8 |
|
LMF 80UU |
6 |
5800 |
7350 |
16000 |
80 |
120 |
140 |
164 |
18 |
11×17×11.1 |
|
LMF 100UU |
6 |
10600 |
14100 |
34800 |
100 |
150 |
173 |
200 |
20 |
14×20×13.1 |
